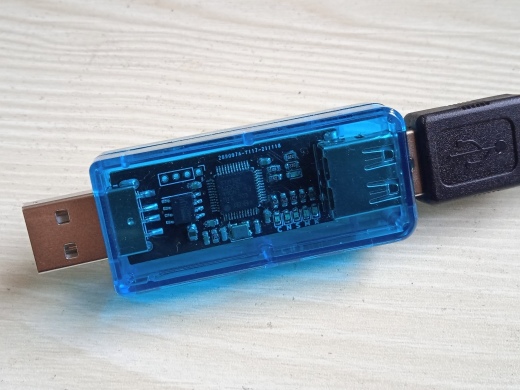

用于模拟USB-HID键盘鼠标的控制器

软件架构

产品特点：

● 模拟USB接口HID键盘鼠标（双类型设备）
● 控制台通过串口指令模拟键盘鼠标事件动作
● 键盘最多支持6键同时触发
● 5个LED指示：键盘状态（大写/数字/滚动锁）和消息事件（键盘/鼠标）
● 可替换USB接口A/B/Mini/Micro/Type-C等
● 串口交互式控制，开放式通讯协议，自带命令帮助
● 不限制编程语言（推荐Python）
● 提供配套上位机“测试台软件”，自带众多示例代码
● 用pip安装mcush库（支持windows/linux/mac），编写python脚本

应用场景：

● 硬件产品测试自动化（通用/嵌入式PC、手机、平板、专用设备等）
● 软件产品测试自动化（Win/Linux/Mac/Android应用程序、小程序、网页等）
● 辅助调试

接线方式：

● 上行：PC控制端口（USB转串口）
● 下行：被测设备（USB2.0全速）

软件

串口通讯常见问题
C语言编程常见问题

串口指令：

HID模拟指令：
=>hid --help
usage: hid [-c < command >] [-i < index >] [-v < value >]
options:
 -c/--cmd        info|m|md|mu|k|kp|kr|kl|km
 -i/--idx        index param
 -v/--val        value param
=>

示例：

检查当前USB状态，是否连接：
=>hid
usb_state: configured  （已连接）
=>
鼠标
移动
=>hid -c m -v 0x01     （向右移动一个像素）
=>hid -c m -v 0x0100   （向下移动一个像素）
=>hid -c m -v 0x0101   （向右下移动一个像素）
=>hid -c m -v 0xFF     （向左移动一个像素）
=>hid -c m -v 0xFF00   （向上移动一个像素）
=>hid -c m -v 0xFFFF   （向左上移动一个像素）
=>
按键
=>hid -c md -i 1  （按下左键）
=>hid -c mu -i 1  （松开左键）
=>hid -c md -i 2  （按下右键）
=>hid -c mu -i 2  （松开右键）
=>hid -c md -i 4  （按下中键）
=>hid -c mu -i 4  （松开中键）
=>hid -c m -i 1 -v 100  （左键按下，并向右拖拽100个像素）
=>hid -c m -i 0         （拖拽后释放按键）
=>

键盘
=>hid -c k -v 0x2C    （按下空格键并松开）
=>hid -c kp -v 0x04   （按下A键不释放，会引起按键连发）
=>hid -c kr -v 0x04   （释放A键）
=>hid -c kl           （查询锁定状态）
0                     （无任何状态锁定）
=>hid -c km           （查询特殊键状态）
0                     （无任何特殊键按下）
=>
(模拟WINDOWS下切换输入法）
=>hid -c km -v 1   （按下左CTRL键）
=>hid -c km -v 3   （按下左SHIFT键）
=>hid -c km -v 1   （松开左SHIFT键）
=>hid -c km -v 0   （松开左CTRL键
=>
(模拟ALT-F4关闭窗口）
=>hid -c km -v 4   （按下左ALT键）
=>hid -c k -v 0x3d （点击F4键）
=>hid -c km -v 0   （松开左ALT键）
=>

Python封装：

安装：pip3 install mcush
升级：pip3 install -U mcush
class ShellLabHID(mcush.Mcush.Mcush):
    def hid(self, cmd=None, idx=None, val=None ):
        # 底层的串口命令封装

    def mouse(self, left=True, right=None, middle=None, dx=0, dy=0):
        # 底层鼠标消息

    def down( self, left=True, right=None, middle=None ):
        # 鼠标按下

    def up( self, left=True, right=None, middle=None ):
        # 鼠标松开

    def move( self, dx=0, dy=0, step=1, step_delay=0.05 ):
        # 鼠标移动

    def click( self, left=True, right=None, middle=None, delay=0.1 ):
        # 鼠标单击（发送按下松开两个消息）

    def getKeyCode( self, kval ):
        # 查询按键码

    def key( self, kval ):
        # 发送单个按键点击消息

    def keyPress( self, kval ):
        # 发送单个按键按下消息

    def keyRelease( self, kval ):
        # 发送单个按键抬起消息

    def keys( self, string ):
        # 发送多个按键点击消息（输入字符串）

    def keyIsNumLocked( self ):
        # 检查键盘是否锁定数字模式

    def keyIsCapsLocked( self ):
        # 检查键盘是否锁定大写模式

    def keyIsScrollLocked( self ):
        # 检查键盘是否锁定滚动模式

    def keyNumLock( self, lock=True ):
        # 锁定数字模式

    def keyCapsLock( self, lock=True ):
        # 锁定大写模式

    def keyScrollLock( self, lock=True ):
        # 锁定滚动模式

    def keyGetModifier( self ):
        # 查询键盘的特殊功能键

    def keySetModifier( self, lctrl=None, lshift=None, lalt=None, lgui=None,
                              rctrl=None, rshift=None, ralt=None, rgui=None ):
        # 设置键盘的特殊功能键

示例：

import mcush
from mcush.linkong.ShellLab import ShellLabHID
s = ShellLabHID('COM10')  # 填入对应的串口号
s.move(100,100,step=10)  # 分十步向右下方移动（100,100）个像素
s.click()  # 点击鼠标左键
s.keys('HELLO')  # 依次输入按键“HELLO”

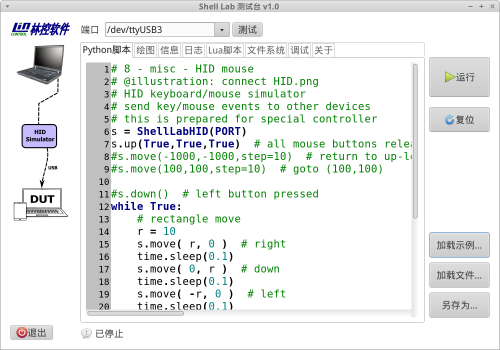

Shell Lab 测试台软件


CH341虚拟串口驱动(Windows)


应用

Shell Lab自带演示脚本：模拟鼠标沿正方形/平行四边形区域循环移动
s = ShellLabHID(PORT)
s.up(True,True,True)  # all mouse buttons released
#s.move(-1000,-1000,step=10)  # return to up-left corner
#s.move(100,100,step=10)  # goto (100,100)
#s.down()  # left button pressed
while True:
    # rectangle move
    r = 10
    s.move( r, 0 )  # right
    time.sleep(0.1)
    s.move( 0, r )  # down
    time.sleep(0.1)
    s.move( -r, 0 )  # left
    time.sleep(0.1)
    s.move( 0, -r )  # up
    time.sleep(0.1)
    # parallelogram move
    #r = 100
    #s.move( r, r, step=10 )
    #s.move( 0, r, step=10 )
    #s.move( -r, -r, step=10 )
    #s.move( 0, -r, step=10 )

WINDOWS下运行效果

ANDROID下拖拽效果

Shell Lab自带演示脚本：模拟键盘输入字符串
s = ShellLabHID(PORT)
s.keys( '\b'*10 )  # bkspace
#s.keyNumLock(False)  # switch normal
#s.keyScrollLock(False)  # switch normal
s.keyCapsLock(False)  # switch normal

s.keys( 'ABCDEFGHIJKLMNOPQRSTUVWXYZ\n' )
s.keys( '`1234567890-=[]\\;\',./\n' )
s.keySetModifier(lshift=True)
s.keys( '`1234567890-=[]\\;\',./\n' )
s.keySetModifier(lshift=False)

#s.keyPress('A')
#time.sleep(3)  # repeated keys
#s.keyRelease()

while True:
    s.keys( 'ABC\n' )
    time.sleep(0.5)
    s.keyCapsLock(True)  # switch to CAPS mode
    s.keys( ' HELLO\n' )
    s.keyCapsLock(False)  # switch back
    time.sleep(5)
ANDROID下输入效果
